一、機器人七號軸更換齒輪箱和齒條的時機：

1、當帶有七軸橫移機器人，移動出現抖動現象的時候。很有可能就是七周的齒輪箱與相嚙合的斜齒條已經磨損了。

2、當磨損量不是很大的時候，可以通過調整齒輪箱的偏心輪。

二、機器人七號軸更換齒輪箱和齒條的步驟方法說明：

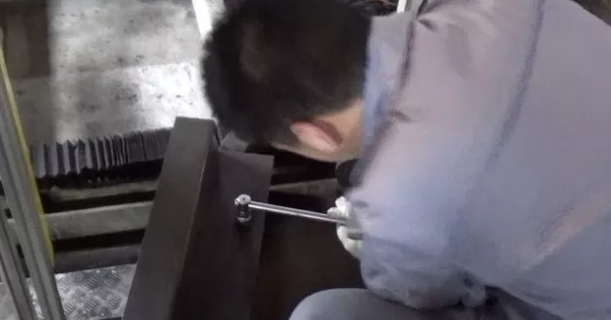

1、拆開齒條蓋板。

2、擰掉一排齒條的緊固螺絲。

3、換上新的齒條，保證齒條背面與緊固底座的間隙小于0.02mm。預緊新齒條。

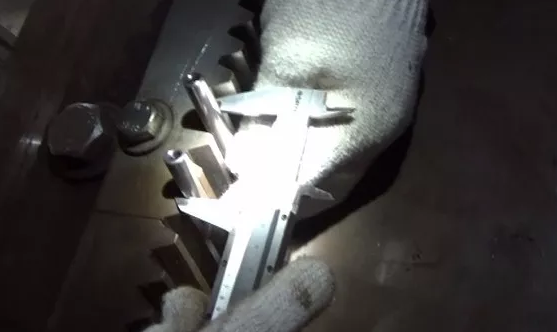

4、用游標卡尺測量新齒條的的齒距如圖。記下讀數。為第一讀數。

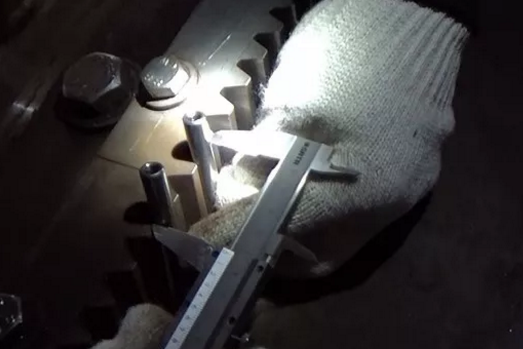

5、用游標卡尺測量新齒條與舊齒條的齒距如圖。記下讀數。為第二次讀數。保證第二次讀數比第一次讀數小0.2mm。

6、用78N.MM.的扭矩?cái)Q緊新?lián)Q上去的齒條。

7、用此方法更換所有的齒條。請注意，更換最后一根齒條的時候，需要將機器人慢速移動到已更換好的新齒條處。

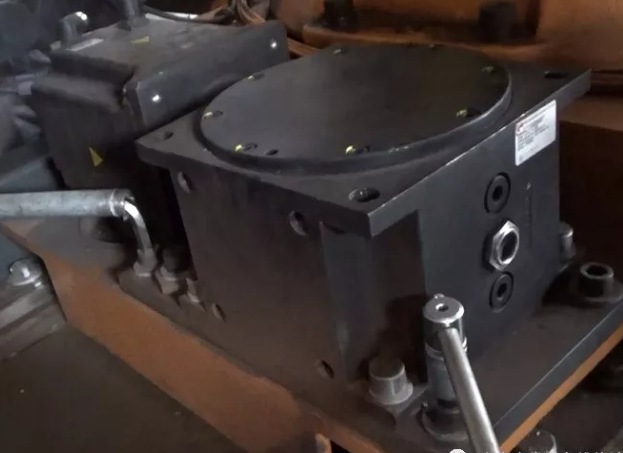

8、擰松變數箱的三個緊固螺絲，和一個偏心輪的緊固螺絲。

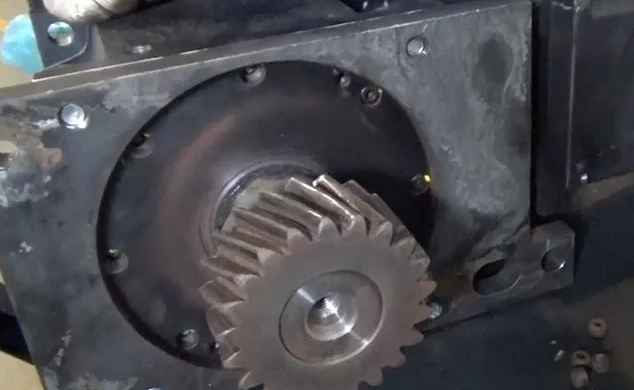

9、齒輪箱的的螺絲斷了六根，外嚙合的斜齒輪嚴重磨損。

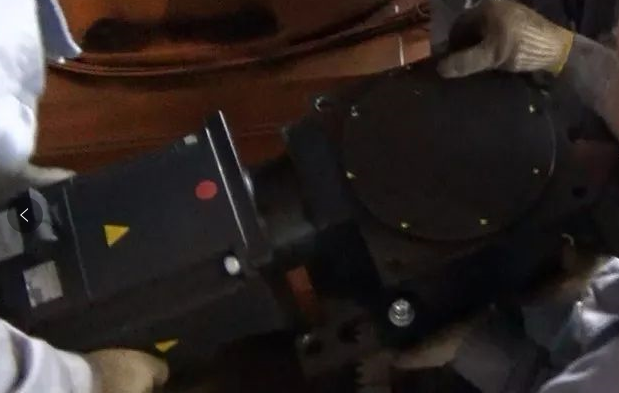

10、放入齒輪箱的時候，保證馬達側要抬高點，保證斜齒輪之間的嚙合更順暢，防止齒輪之間嚙合位置不準確，導致?lián)p壞齒輪。

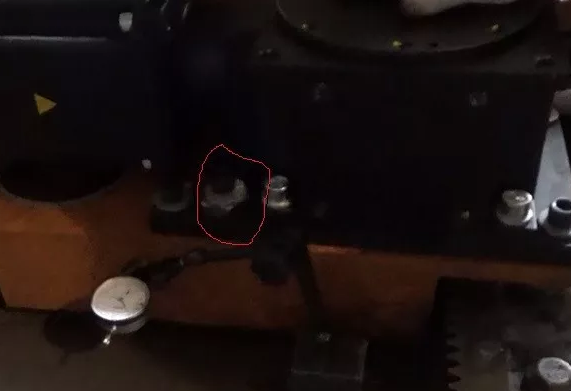

11、通過調整圖示偏心輪的位置來保證斜齒輪之間的單向齒間間隙為0.10mm左右。不易太大，也不易太小。

12、最后用給機器人的七軸電機來個零位的標定。手動運行機器人，與機器人之間的TCP點對照下，正常情況下是沒有偏差的。

三、機器人七號軸更換齒輪箱和齒條的注意事項：

1、平時多對齒輪嚙合處用液體黃油進行保養。

2、齒條與安裝的底座之間的間隙一定要小于0.02mm。

3、安裝齒輪箱時，一定要保證馬達側要高于齒輪側，以避免剛安裝時位置不正確損壞我們的新安裝的齒輪和齒條。
