以下直齒條的畫法，僅供參考了解，不清楚的地方可向峰茂廠家免費咨詢。

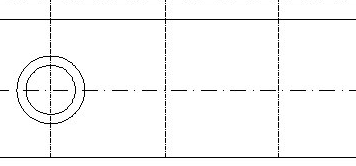

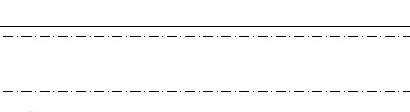

1、啟動AutoCAD，新建空白文件，將“中心線”圖層設為當前圖層，使用“直線”命令，繪制一條長度約為9000mm的中心線，使用“偏移”命令將中心線向下偏移58，再將偏移得到的線條向上分別偏移136和150，將最上面的線和最下面的線所在圖層修改為“輪廓線”圖層：

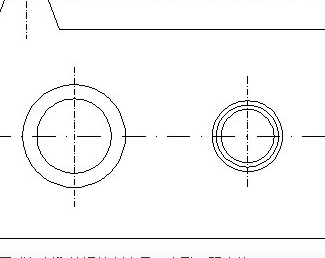

2、再次使用“偏移”工具，將最上方的線條向下偏移31.5mm：使用“直線”和“偏移”工具，連接左端的線條，再將其向右依次偏移48、98、97、195、195、97、98，繪制出直齒條上的圓孔的中心線位置：

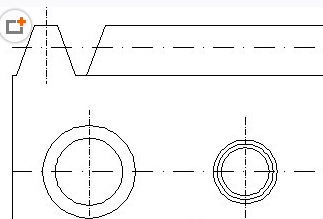

3、將直齒條左端面線向右偏移21，得到齒的中心線，再將中心線向左和向右分別偏移7，過偏移的線與齒頂線相交的點作與豎直線呈20°角的直線，與齒根線相交，再利用鏡像得到另一半齒形。單擊“常用”選項卡中“修改”面板上的“修剪”按鈕將多余的線截去：使用“復制”按鈕繪制出另一齒形，距離為44：

4、接下來繪制齒形放大圖，將主視圖中的齒形部分向下復制到空白位置，單擊“常用”選項卡中“修改”面板上的“縮放”按鈕對圖形進行縮放。命令行提示如下：

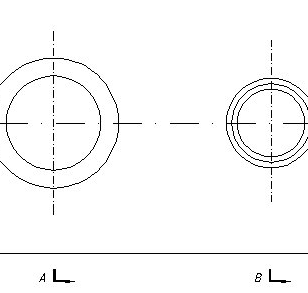

5、單擊“常用”選項卡中“繪圖”面板中的“圖案填充”按鈕，對圖形進行剖面線的填充：在命令行中輸入“pline”命令，采用繪制多段線的方式繪制剖切符號：使用“鏡像”和“復制”命令作出其他剖切符號：

6、根據圖示尺寸繪制A-A剖視圖：根據圖示尺寸繪制B-B剖視圖：

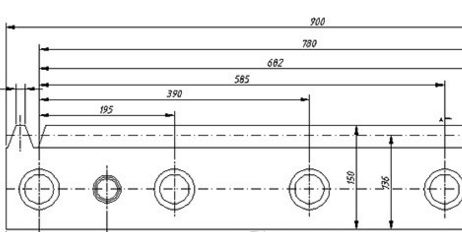

7、對圖形進行尺寸和文字的標注，本實例繪制完畢。

直齒條，即齒線是垂直于齒的運動方向的直線齒條，應用于機械工程，傳動，齒輪傳動。齒條可以對接安裝到任意長度。裝配時兩根齒條之間的間隙需調整至配合齒距。安裝齒條需使用定位銷。

齒條是與齒輪相配的一種條形零件。它等于直徑無限大的一個齒輪周緣的一段。一邊均勻分布著許多齒，與齒輪相嚙合，將轉動變?yōu)橐苿?，或將移動變?yōu)檗D動。齒條是長條形，一側有齒，可認為是一個直徑無窮大的齒輪上的一段。

齒條產品特點:

1、與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算齒條尺寸的基準線。

2、與齒頂線平行的任一條直線上具有相同的齒距和模數(shù)。

3、由于齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角，標準值為20°。
